產品介紹：該Y型過濾器安裝在供水系統中，與減壓閥、止回閥、液壓水位控制閥及其它對水質有要求的場合配套使用，可除去介質中的各種雜物(砂子、鐵塊及其它各種異物)，以保證各類閥門正常工作。

  工作原理：該Y型過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

  技術參數：公積壓力：1.6MPa

           適用介質：潔凈水、油品

           用溫度：≤320℃

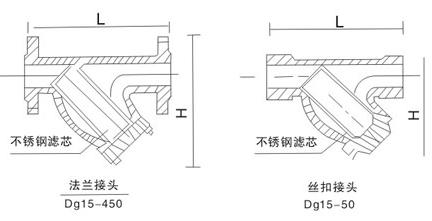

Y型過濾器：濾芯全部采用不銹鋼制作,工作壓力有:16、25、40Kg/cm²三種、殼體有鑄鐵、鑄鋼(代號C)及不銹鋼(代號P)三種,由于設計單位或用戶造用。系列水過濾器,在一般訓算額定流速下,壓力損失為0.052-0.12米水柱。 公稱通徑 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 備注 外形尺寸 L 125 150 160 180 195 215 250 285 300 350 括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸 H 102 119 125 145 164 186 238 273 306 310 SG-16型參考單位（元）                   公稱通徑 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600   外形尺寸 L 380 480 545 605 660 780 850 885 1150   H 400 470 480 640 642 830 900 1000  1200    SG-16型參考單位（元）                     分類說明 序號 名稱 型號 公稱壓力Kgf/cm² 公稱通徑 連接方式 濾芯材料 殼體材料 用途 1 水過濾器 SG-16 16 Dg15-50 Dg15-450 絲扣法蘭 不銹鋼 1Cr18Ni9Ti 鑄鐵 本系列用于水及無腐蝕性液體分質，其中SG-16型最常用于采暖、供熱、制冷空調工程，QG系列用于蒸汽、壓縮空氣等無腐蝕性工業氣體介質，其中QG-16型為常用 2 汽過濾器 QG-16 3 水過濾器 SG-25C 25 Dg15-450 法蘭 鑄鐵 代號（C） 4 汽過濾器 QG-25C 5 水過濾器 SG-40C 40 Dg15-450 凹凸式法蘭 鑄鐵 代號（G） 6 汽過濾器 QG-40C 7 水過濾器 SG-16p 16 Dg15-50 Dg15-450 絲扣法蘭 不銹鋼 1Cr18Ni9Ti 不銹鋼 1Cr18Ni9Ti 代號（P） 本系列用于酸、堿等腐蝕性液體介質，QG系列用酸氣及其他腐蝕性氣體介質 8 汽過濾器 QG-16p 9 水過濾器 SG-25p 25 Dg15-450 法蘭 10 汽過濾器 QG-25p 11 水過濾器 SG-40p 40 Dg15-450 凹凸式法蘭 12 汽過濾器 QG-40p
