H14H/Y H64H/Y型鍛鋼旋啟式止回閥800LB、900LB～1500LB
H14H/Y H64H/Y型鍛鋼旋啟式止回閥標準材質(zhì)明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥座 |
A276410 |
A276304 |
A276F304（L） |
A276F316（L） |
| 3 |
閥瓣 |
A276420 |
A276304 |
A276F304（L） |
A27F316（L） |
| 4 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 5 |
搖桿 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 6 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 7 |
閥蓋 |
A105 |
A182F22 |
A182F304（L） |
A182 F316（L） |
| 8 |
螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 9 |
銷釘 |
a276420 |
A182F304 |
A182F316 |
| 適用介質(zhì) |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質(zhì)也可采用。密封面材料配對由客戶指定內(nèi)件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

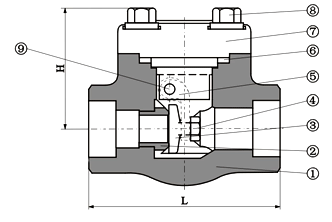

H14H/Y H64H/Y型鍛鋼旋啟式止回閥尺寸MM和重量KG
| NPS |
3/8” |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
| L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
| 900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
| W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
| 900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
| 重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
| 900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 | |
