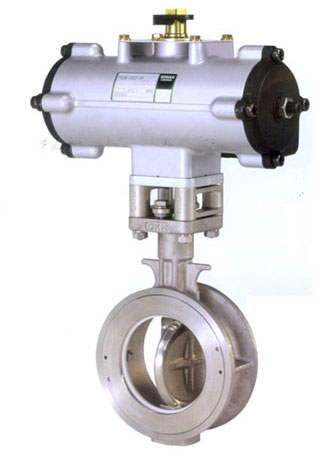

日本OKM蝶閥

打印

郵箱

	產品名稱：	日本OKM蝶閥
	產品型號：	5410、5400、5452

	咨詢電話：021-54082321 黃先生13045666422

產品描述

5410,5400,5452高性能的蝶閥系列

	自動封閉結構緊密閉合
	采用了利用閥板和座環上的液體壓力，使雙方緊密結合
	的新結構。因為液體壓力越高，封閉性將越好，所以，
	其可靠性極高。
	在構造上，無論兩個方向哪一方受力，都可利用其液體
	壓力，使閥板和座環緊密結合。

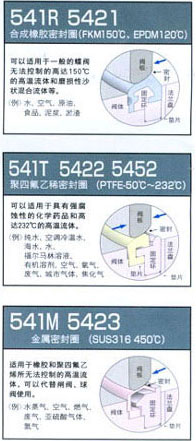

三種閥座適用性廣泛

備有合成橡膠調座,聚四氟乙烯閥座，

金屬閥座這三種類型的閥座，適用于

從泥漿沉淀物，化學藥品，至高壓蒸汽為止的范圍的廣泛液體和控制條件。

雙偏心結構壽命長，扭距小

設計上，已使調座偏離軸心達 A 和 B ，因此在完全關閉前，閥板與閥座將維持在無接觸狀態。這種雙偏心結構，可提供下列好處：

A.閥體雙偏心構造

由于本體一側的閥座和閥板之間的摩擦極少，因此可延長閥座的使用壽命，而且可用最小扭矩進行輕松的操作。

B.座環的更換極為簡單

拆下本體一側固定環的銷釘，便可在現場取下座環，簡單的進行閥座更換。

標準參數表

5410系列

類型	541RK		541TK	541TH	541MK	541MH
座環	FKM	EPDM	PTFE	PTFE	SUS316	SUS316
公稱口徑范圍	80～300	80～300	50～300	50～300	80～300	80～300
適用法蘭規格	JIS 5K/10K
最大使用壓力	1.0MPa

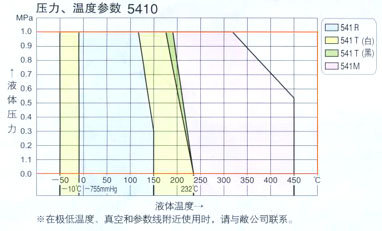

使用溫度范圍
有隔熱密封墊	-10～120℃	-20～120℃	-29～232℃	-50～232℃	-29～232℃	-50～232℃
無隔熱密封墊	-121～150℃	-	-	-	-	233～300℃
耐壓試驗（閥體）	1.5MPa
閥座試驗	1.1MPa
結構長度	國際規格（ISO）短式結構
座泄漏量	密封關閉

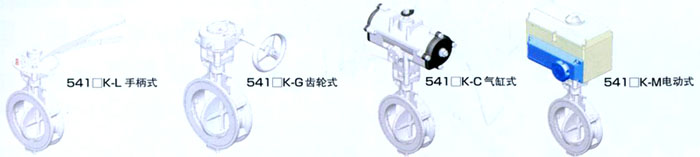

傳動裝置	手柄式，齒輪式，氣缸式，電動式
標準噴涂	天然漆類涂料，芒塞爾N5（灰色）高溫規格為耐熱銀色涂層，但是，不銹鋼部允許不噴涂

1 僅適用于 MSS SP-61 的規格。

5400系列:

類型	5421		5422	5423	5452
座環	合成橡膠		聚四氟乙烯	金屬	強化聚四氟乙烯
公稱口徑范圍	80～300 300～600^※2		50～300 350～600	80～300 350～600^※2	80～450
適用法蘭規格	JIS 10K/16K/20K,ANSI 125/150Lb其他
最大使用壓力	2.0MPa				5.0 MPa
使用溫度范圍	FKM	EPDM	PTFE	SUS316	R-PTFE
標準（常溫用）					－50～232℃
標準（低高溫用）	－10～150℃		－50～232℃	最大450℃
耐壓試驗（閥體）	3.0 MPa				7.4MPa
閥座試驗	2.2 MPa				5.4MPa
結構長度	國際規格（ISO）短式結構				國際標準（ISO) 80~150mm 中等結構長度200～450mm
座泄漏量	密封關閉		密封關閉	密封關閉	全封閉
轉動裝置	手柄式，齒輪式，氣缸式，電動式				齒輪式，氣缸式，電動式
標準噴涂	高溫規格為耐熱銀色涂層但是，不銹鋼部都沒有噴涂

1 僅適用于MSS SP-61 的規格。
2 550mm 除外

標準材質

部件名稱		541 （R﹒T﹒M ）K	541（ R﹒T﹒M） H

密封壓蓋構造		V型密封墊（PTFE）	密封壓蓋密封墊規格（PTFE，柔性石墨）
閥體		SCS13A，14A，16A
閥板※3		SCS13A，14A，16A
固定環		SUS304，SUS316，SUS316L
	541-R□	FKM，EPDM
	541-T□	PTFE（白），R-PTFE（黑）
	541-M□	SUS316
		SUS304，SUS316，SUS316L

閥體閥板的標準材質為 SCS13A 有關SCS14A ，SCS6A 請向我公司詢問。閥桿的標準材質為SUS304。

標準材質

部件名稱			5421	5422		5423^※5
閥體			SCPH2, SCS13^※1 SCS14^※2
閥板^※3			SCS13^※1 SCS14^※2
固定環			SUS304		SUS316
密封圈	橡膠座環	5421	FKM，EPDM
	聚四氟乙烯座環^※4	5422	PTFE（白），R-PTFE（黑）
	金屬座環密封圈	5423	SUS316+電鍍
軸			SUS630

部件名稱	5452
閥體	SCS13
閥板	SCS13
固定環	SUS304
密封圈	R-PTFE（黑）
軸	SUS630

^※1:制造尺寸范圍是：80mm-600mm
^※2:50mm,65mm時只有聚四氟乙烯，SCS14
^※3：只有5423進行電鍍加工
^※4：關于高分子聚乙烯密封請與我方聯系
^※5：使用5423超這高溫規格230℃時請與我方聯系

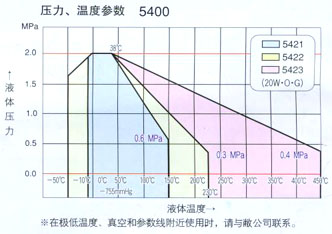

性能數據

管道內徑表

全開CV表

口徑

10/20WOG

50mm

60

65 mm

100

80 mm

190

100 mm

380

125 mm

730

150 mm

1250

200 mm

2400

250 mm

4000

300 mm

5800

350 mm

7600

400 mm

9200

450 mm

11900

500 mm

14200

※550 mm

17000

600 mm

21700

口徑（mm）	最小管道內徑A	口徑(mm)	最小管道內徑A
50	27.3	150	137.7
65	47.8	200	192.3
80	64.9	250	241.6
100	81.5	300	290.5
125	110.6

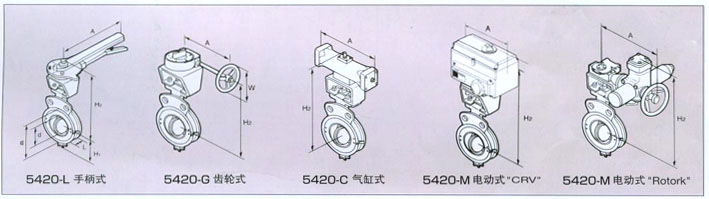

尺寸重量表

5410K 系列最大使用壓力 1.0MPA

公稱口徑		L	D	g	H₁	541□K-L手柄式			541□K-G齒輪式			541□K-G氣缸式			541□K-電動式
inch	mm	L	D	g	H₁	H2	A	重量	H2	A	重量	H2	A	重量	H2	A	重量
2	50	43	40	92	62	179	160	3.7	169	141	5.3	289	236	5.4	311	180	7.5
2 1/2	65	46	55	108	72	189	160	4.2	179	141	5.8	299	236	5.9	321	180	8.0
3	80	46	70	127	82	199	200	4.9	189	141	6.4	309	236	6.5	382	277	15.1
4	100	52	94	147	92	209	200	5.7	199	141	7.2	343	276	8.3	392	277	15.9
5	125	56	119	180	109	248	360	10.5	220	182	11.3	410	342	14.5	412	277	18.1
6	150	56	144	209	123	263	360	11.8	235	182	12.6	425	342	15.8	427	277	20.2
8	200	60	195	265	180	-		－	271	211	20.6	474	420	25.6	482	301	29.2
10	250	68	244	327	215	-	-	－	330	255	31.6	564	506	36.6	532	301	31.6
12	300	78	293	367	240	-	-	－	350	255	36.2	584	506	41.2	561	345	47.2

( 單位 : 尺寸 mm, 重量 kg )

5400系列最大使用壓力 2.0MPa( 最大使用溫度 232 ℃ )

265

公稱口徑		L	D	g	H₁	手柄式			齒輪式				氣缸式				電動式
inch	mm	L	D	g	H₁	H2	A	重量	H2	A	W	重量		H2	A	重量		H2	A	重量
2	50	43	40	94	67	249	260	4.0	228	141	100	5.8		348	234	7		376	138	13
2^1/₂	65	46	55	108	74	264	260	5.0	243	141	100	6.8		363	234	10		391	138	14
3	80	46	70	125	82	272	260	8.0	252	182	125	10		402	284	12		399	138	15
4	100	52	94	155	92	282	260	9.0	262	182	125	12		412	284	13		409	138	16
5	125	56	119	180	119	332	360	15.0	304	211	160	17		491	362	20		461	138	19
6	150	56	144	209	132	345	360	18.0	317	211	160	19		522	420	26		489	106	24
8	200	60	195	265	169.5	-	－	-	349	255	200	35	598	516		46	508	106 29
10	250	68	244	319	224	-	-	－	407	335	315	58		656	516	66		－	－	－
12	300	78	293	367	259	-	-	-	477	320	315	79		762	664	134		－	－	－
14	350	78	328	413	313	－	－	－	530	331	355	122		844	755	160			－
16	400	102	366	470	343	－	－	－	580	331	355	160		970	1060	255		－	－
18	450	114	415	534	375	－	－	－	620	392	450	196		1012	1060	297		－	－
20	500	127	463	584	409	－	－	－	790	513	560	255		1072	1060	325		－	－
22	550	154	518	643	429	－	－	－	820	549	630	340		1235	1360	480		－	－
24	600	154	570	692	479	－	－	－	870	549	630	375		1285	1360	585		－	－
