日本OKM蝶閥

	產品名稱：	日本OKM蝶閥
	產品型號：	612X/615X

	咨詢電話：021-54082321 黃先生13045666422

產品描述

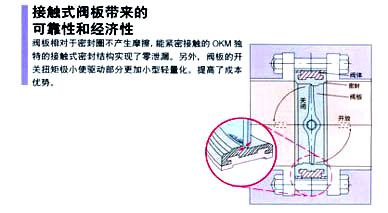

日本OKM閥門：612X/615X蝶閥采用獨自開發的接觸密封方式，大幅度降低操作力矩，可用于各種流體的通用閥門。適用法蘭：JIS 5K、10K、ANSI、125Lb、150Lb 等，用途：一般工業用、造船、建筑設備用。

612X，615X通用蝶閥

標準參數表

類型	612X	615X
閥門公稱口徑	40－300mm	350-1200mm

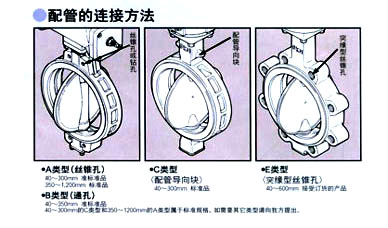

適用法蘭規格	JIS5K、10K、ANSI 150Lb、ISO PN10
最高使用壓力	1.0MPa

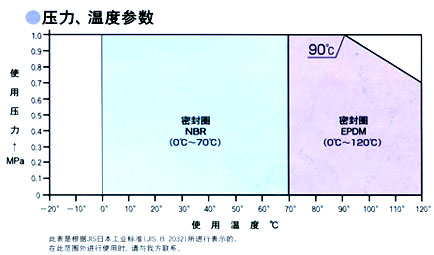

使用溫度范圍	0～70℃(NBR) 0～120℃(EPDM)
閥體壓力試驗	水壓1.5MPa
密封試驗	水壓1.1MPa
結構長度	JIS B 2032 46系列
驅動形式	手柄式，齒輪式，頂部齒輪式，氣缸式，電動式
噴涂	漆涂料（邁歇爾N5）	漆涂料（邁歇爾N7）

標準材質表

部件名稱	材質
部件名稱	612X	615X
閥體	C類型 FCD450 A.B.E類型 FC250	FC250
閥板	SCS14(40-300mm) CAC701(50-300mm)	SCS13 FCD450
密封圈	NBR,EPDM
上，下軸	SUS420J2
O形圈	NBR
墊片	NBR	無石棉系列材料

※根據尺寸不同規規格相異

全開CV值

公稱口徑（mm）	全開CV值	公稱口徑（mm）	全開CV值	公稱口徑（mm）	全開CV值
40	102	300	6200	750	39500
50	165	350	7550	800	46000
65	250	400	10700	850	56000
80	380	450	13800	900	69400
100	650	500	17000	1000	80500
125	1100	550	21400	1100	99000
150	1790	600	25200	1200	118300
200	3300	650	28600	－	－
250	4400	700	35000	－	－

管道內徑表

口徑（mm）	最小管道內徑A
40	30
50	37
65	50
80	73
100	88
125	120
150	146
200	196
250	244
300	289

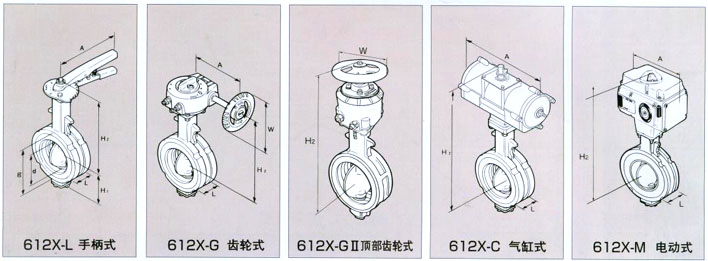

612X
尺寸，重量表

公稱口徑		L	D	g	H₁	612X-L 手柄式			612X-G 齒輪式				612X-GII 頂部齒輪式			612X-C 氣缸式			612X-M 氣動式
inch	mm	L	D	g	H₁	H2	A	重量	H2	A	W	重量	H2	W	重量	H2	A	重量	H2	A	重量
1 1/2	40	33	43	43	66	166	160	2.4	159	132	100	4.0	270	100	4.6	270	236	3.8	310	180	6.2
2	50	43	55	81	69	174	160	2.9	167	132	100	4.5	278	100	5.1	278	236	4.3	309	180	6.7
2 1/2	65	46	66	104	80	187	160	3.8	177	132	100	5.4	288	100	6.0	288	236	5.2	319	180	7.6
3	80	46	84	115	89	192	200	4.0	182	132	100	5.5	293	100	6.1	293	236	5.3	324	180	7.7
4	100	52	100	136	106	204	200	4.9	194	132	100	6.4	305	100	7.0	305	236	6.0	387	277	15.1
5	125	56	130	167	123	234	260	8.0	215	170	125	10.2	329	140	10.1	358	276	10.8	407	277	17.8
6	150	56	154	196	138	249	260	9.8	230	170	125	12.0	344	140	11.9	404	342	15.7	422	277	19.6
8	200	60	200	242	168	288	360	15.0	259	197	160	17.8	408	200	21.8	457	420	22.4	471	301	26.4
10	250	68	246	300	223	－	－	－	319	255	200	32.0	458	200	30.4	507	420	31.0	521	301	35.0
12	300	78	295	346	260	－	－	－	349	255	200	46.0	488	200	44.4	583	506	54.0	551	301	49.0

（重量：kg）

配管螺栓尺寸表

公稱口徑		JIS 5K		JIS 10K
Inch	mm	根數	六角螺栓＆螺母 d×L×s	根數	六角螺栓＆螺母 d×L×s
1 1/2	40	4	M12×75×30	4	M16×85×38
2	50	4	M12×90×30	4	M16×100×38
2 1/2	65	4	M12×90×30	4	M16×110×38
3	80	4	M16×100×38	8	M16×110×38
4	100	8	M16×110×38	8	M16×110×38
5	125	8	M16×110×38	8	M20×120×46
6	150	8	M16×120×38	8	M20×120×52
8	200	8	M20×130×52	12	M20×130×52
10	250	12	M20×140×52	12	M22×150×56
12	300	12	M20×150×52	16	M22×160×56

1、螺栓的長度符合 JIS 日本工業標準，鋼鐵法蘭盤的厚度。
2、六角螺栓使用八角螺母。

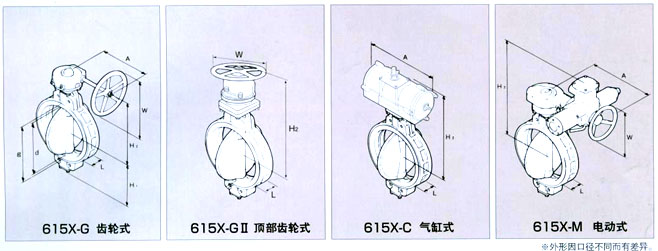

615X
尺寸重量表

,,

公稱口徑		L	d	g	H1	615X-G齒輪式				615X-GⅡ頂部齒輪式			615X-C氣缸式			615X-M電動式
inch	mm	L	d	g	H1	H2	A	W	重量	H2	A	重量	H2	A	重量	H2	A	w	重量
14	350	92	336	389	289	369	335	315	72	511	315	61.7	605	516	73	743	607	254	164
16	400	102	390	448	322	415	320	315	94	626	355	94	707	664	148	783	607	254	184
18	450	114	439	504	345	445	320	315	116	702	355	129	737	664	170	813	607	254	206
20	500	127	490	554	379	493	331	355	167	752	355	167	850	987	236	853	607	254	228
22	550	154	540	608	410	523	392	4, 50	199	848	450	238	1004	1060	299	883	607	254	255
24	600	154	589	658	445	558	392	450	233	883	450	272	1039	1060	333	918	607	254	289
26	650	170	634	708	468	664	513	305	349	－	－	－	1089	1060	420	928	607	254	341
28	700	165	684	756	, 496	709	549	305	433	－	－	－	1285	1360	610	978	643	254	508
30	750	190	731	810	540	749	549	305	589	－	－	－	1345	1360	700	1040	709	355	594
32	800	190	781	860	570	805	549	305	633	－	－	－	1375	1360	775	1070	709	355	696
34	850	203	835	911	682	862	549	305	686	－	－	－	－	－	－	1127	709	355	749
36	900	203	884	960	704	927	633	458	764	－	－	－	－	－	－	1192	788	355	843
40	1000	216	980	1050	778	982	633	458	1026	－	－	－	－	－	－	1247	838	530	1089
44	1100	254	1090	1162	873	1057	633	458	1310	－	－	－	－	－	－	1322	838	530	1373
48	1200	254	1189	1261	923	1133	674	610	1610	－	－	－	－	－	－	1398	861	530	1673

配管螺栓尺寸表

公稱口徑		JIS 5K				JIS 10K
inch	mm	根數	六角螺栓&螺母d×La×s	根數	六角螺栓&螺母 d×Lb×s	根數	六角螺栓&螺母d×La×s	根數	六角螺栓&螺母 d×Lb×s
14	350	8	M22×170×56	8	m22×55	12	M22×180×56	8	M22×60
16	400	12	M22×190×56	8	M22×60	12	M24×190×60	8	M24×65
18	450	12	M22×200×56	8	M22×55	16	M24×210×67	8	M24×65
20	500	16	M22×210×56	8	M22×55	16	M24×220×73	8	M24×65
22	550	16	M24×240×73	8	M24×65	16	M30×260×85	8	M30×75
24	600	16	M24×240×73	8	M24×60	20	M30×260×85	8	M30×75
26	650	20	M24×260×60	8	M24×60	20	M30×280×72	8	M30×65
28	700	20	M24×260×60	8	M24×60	20	M30×270×72	8	M30×65
30	750	20	M30×290×72	8	M30×65	20	M30×300×72	8	M30×75
32	800	20	M30×290×72	8	M30×65	24	M30×300×72	8	M30×75
34	850	20	M30×300×72	8	M30×70	24	M30×320×72	8	M30×75
36	900	20	M30×310×72	8	M30×70	24	M30×320×72	8	M30×75
40	1000	24	M30×320×72	8	M30×70	24	M36×350×84	8	M36×75
44	1100	24	M30×370×72	8	M30×70	24	M36×390×84	8	M36×80
48	1200	28	M30×370×72	8	M30×70	28	M36×390×84	8	M36×80

1 螺栓的長度符合 JIS 日本工業標準，鋼鐵法蘭盤的厚度。
2 六角螺栓使用八角螺母。
3 六角螺栓 & 螺母、六角螺栓是需要配套的。（ 350mm-1200mm ）
